LAUNCH X-431 SMARTLINK C HD V2.0 – NOWA GENERACJA DIAGNOSTYKI POJAZDÓW CIĘŻAROWYCH 12V/24V

PROFESJONALNY PAKIET ROZSZERZAJĄCY DIAGNOSTYKĘ POJAZDÓW UŻYTKOWYCH DLA LAUNCH X-431 V+ V5.0 / PRO3 APEX ACE / PRO3S+ V5.0

NOWA GENERACJA SMARTLINK C V4.0 – WIĘKSZA WYDAJNOŚĆ, SZYBSZA DIAGNOSTYKA I SZTUCZNA INTELIGENCJA AI

LAUNCH X-431 SmartLink C HD V2.0 to nowoczesny pakiet rozszerzający możliwości testerów diagnostycznych LAUNCH X-431 o obsługę samochodów ciężarowych i pojazdów użytkowych.

Zestaw wyposażony jest w najnowszą głowicę diagnostyczną SmartLink C V4.0 (SmartLink C HD V2.0), która stanowi rozwinięcie wcześniejszej generacji SmartLink C V2.0.

Nowa konstrukcja oferuje znacznie większą wydajność, mocniejszy procesor, większą pamięć operacyjną, nowoczesną komunikację CAN FD, ulepszoną łączność bezprzewodową oraz zaawansowane funkcje diagnostyczne.

Dodatkowo wprowadzono rozwiązania wspomagające diagnostykę, takie jak:

• Graficzna wizualizacja funkcji diagnostycznych.

• Schematy topologii sterowników.

• Szybkie, wielokanałowe skanowanie pojazdów.

• Analiza i prezentacja parametrów rzeczywistych.

• Inteligentne wsparcie diagnostyki z wykorzystaniem AI.

• Rozbudowane funkcje serwisowe i adaptacyjne.

NOWY SMARTLINK C V4.0 TO WIĘKSZA MOC OBLICZENIOWA, NOWOCZESNA KOMUNIKACJA I JESZCZE SZERSZE MOŻLIWOŚCI DIAGNOSTYCZNE.

KOMPATYBILNOŚĆ Z TESTERAMI LAUNCH X-431

Pakiet przeznaczony jest do współpracy z kompatybilnymi testerami LAUNCH X-431 wyposażonymi w ekran o przekątnej 10 cali.

Obsługiwane modele obejmują między innymi:

• LAUNCH X-431 V+ V5.0.

• LAUNCH X-431 PRO3 APEX ACE.

• LAUNCH X-431 PRO3S+ V5.0.

Rozszerzenie umożliwia wykorzystanie kompatybilnego tabletu diagnostycznego do obsługi pojazdów użytkowych i ciężarowych za pomocą odpowiedniego oprogramowania HD.

1. ZNACZĄCY WZROST WYDAJNOŚCI SPRZĘTOWEJ

Nowa głowica SmartLink C V4.0 została gruntownie zmodernizowana pod względem podzespołów elektronicznych.

DWURDZENIOWY PROCESOR 1,7 GHz

W poprzedniej generacji zastosowano jednordzeniowy procesor o taktowaniu 528 MHz.

Nowy SmartLink C V4.0 wyposażono w procesor dwurdzeniowy o taktowaniu 1,7 GHz.

Pozwala to na szybsze przetwarzanie danych diagnostycznych, sprawniejszą komunikację ze sterownikami oraz wydajniejszą realizację poleceń.

CZTEROKROTNIE WIĘKSZA PAMIĘĆ RAM

Pamięć operacyjna została zwiększona z 256 MB do 1 GB.

Większa ilość pamięci usprawnia działanie urządzenia podczas wykonywania złożonych operacji diagnostycznych i przetwarzania dużych ilości danych.

NOWOCZESNA KOMUNIKACJA CAN FD

Nowa generacja została wyposażona w czterokanałową obsługę CAN FD.

Rozwiązanie zapewnia większą przepustowość komunikacji oraz umożliwia obsługę nowoczesnych systemów elektronicznych stosowanych w nowszych pojazdach.

WI-FI 6 I BLUETOOTH 5.0

SmartLink C V4.0 wykorzystuje nowoczesne standardy komunikacji bezprzewodowej:

• Wi-Fi 6.

• Bluetooth 5.0.

• Komunikacja przewodowa USB.

• Komunikacja sieciowa przez RJ45.

Nowe rozwiązania poprawiają możliwości transmisji danych i komunikacji z kompatybilnymi urządzeniami.

2. PORÓWNANIE SMARTLINK C V2.0 I NOWEGO SMARTLINK C V4.0

NAJWAŻNIEJSZE ZMIANY W NOWEJ GENERACJI:

• Znacznie mocniejszy procesor dwurdzeniowy.

• Czterokrotnie większa pamięć RAM.

• Większy, 5-calowy ekran dotykowy.

• Wyświetlacz o rozdzielczości 1280 × 720.

• Nowoczesna komunikacja Wi-Fi 6.

• Bluetooth 5.0.

• Obsługa czterokanałowego CAN FD.

• Mniejsze wymiary urządzenia.

• Niższa masa – około 350 g.

3. NOWOCZESNE FUNKCJE DIAGNOSTYCZNE

GRAFICZNA WIZUALIZACJA DIAGNOSTYKI

Nowy SmartLink C HD V2.0 obsługuje graficzną prezentację wybranych funkcji diagnostycznych, schematów topologii oraz parametrów rzeczywistych.

Dane mogą być prezentowane w postaci czytelnych wykresów, diagramów i wizualizacji.

Pozwala to na szybsze wykrywanie nieprawidłowości oraz dokładniejszą analizę działania poszczególnych systemów pojazdu.

TOPOLOGIA STEROWNIKÓW

Funkcja topologii umożliwia graficzne przedstawienie obsługiwanych modułów elektronicznych i ich wzajemnych połączeń.

Mechanik może łatwiej zidentyfikować sterowniki zgłaszające błędy oraz przeanalizować strukturę systemów elektronicznych pojazdu.

Dostępność topologii zależy od marki, modelu i wersji oprogramowania.

SZYBKIE SKANOWANIE WIELOKANAŁOWE

Zastosowana technologia wielokanałowego skanowania synchronicznego umożliwia równoległe przetwarzanie zadań diagnostycznych.

W porównaniu z tradycyjnym skanowaniem jednokanałowym pozwala to zwiększyć wydajność i skrócić czas wykonywania diagnostyki.

AI FAULT REPAIR – INTELIGENTNE WSPARCIE NAPRAW

Nowa generacja oferuje funkcję AI Fault Repair, wykorzystującą inteligentne wsparcie podczas analizy usterek.

System może:

• Wizualizować miejsca występowania usterek.

• Wspomagać lokalizację problemów diagnostycznych.

• Przedstawiać sugerowane rozwiązania.

• Ułatwiać analizę możliwych przyczyn awarii.

• Wspierać mechanika podczas planowania dalszych czynności serwisowych.

Funkcja AI stanowi wsparcie diagnostyczne i nie zastępuje samodzielnej weryfikacji technicznej.

4. LIVE DATA – ODCZYT PARAMETRÓW RZECZYWISTYCH

SmartLink C HD V2.0 umożliwia odczyt parametrów pracy obsługiwanych sterowników w czasie rzeczywistym.

Dostępne są różne sposoby prezentacji danych, w tym wizualizacja graficzna.

Użytkownik może również konfigurować wybrane standardowe strumienie danych.

Przykładowe zastosowania:

• Monitorowanie parametrów pracy silnika.

• Analiza ciśnienia paliwa.

• Kontrola temperatur i czujników.

• Analiza parametrów układów oczyszczania spalin.

• Monitorowanie pracy układów pneumatycznych.

• Kontrola parametrów skrzyni biegów.

• Obserwacja sygnałów z czujników i elementów wykonawczych.

5. GRAFICZNE FUNKCJE SPECJALNE

Nowy system oferuje graficzną wizualizację wybranych procedur diagnostycznych i serwisowych.

Obejmują one między innymi:

• Regenerację DPF.

• Diagnostykę systemów APS.

• Obsługę układów wtrysku mocznika AdBlue.

• Test odłączania cylindrów.

• Kodowanie wtryskiwaczy.

• Diagnostykę zawieszenia.

• Adaptacje sprzęgła.

• Inne kompatybilne procedury serwisowe.

Wizualizacja dynamicznych danych pojazdu ułatwia przeprowadzanie diagnostyki oraz analizę wyników wykonywanych testów.

6. 18 FUNKCJI SPECJALNYCH I SERWISOWYCH

SmartLink C HD V2.0 obsługuje zestaw 18 funkcji specjalnych, których dostępność zależy od pojazdu i oprogramowania.

Przykładowe funkcje:

1. Regeneracja filtra DPF.

2. Ustawianie parametrów sterowników.

3. Test odłączania cylindrów i test sprężania.

4. Reset inspekcji serwisowych.

5. Programowanie i kodowanie wtryskiwaczy.

6. Regulacja ogranicznika prędkości.

7. Regulacja prędkości obrotowej biegu jałowego.

8. Kalibracja wentylatora.

9. Zdalne sterowanie przepustnicą.

10. Test sterowania wtryskiem mocznika AdBlue.

11. Zaawansowane kasowanie kodów usterek DTC.

12. Adaptacja skrzyni biegów.

13. Obsługa i diagnostyka czujników NOx.

Producent deklaruje łącznie 18 funkcji specjalnych z możliwością dalszego rozszerzania poprzez aktualizacje. Powyższa lista obejmuje funkcje wymienione w dostarczonej specyfikacji.

7. DIAGNOSTYKA POJAZDÓW CIĘŻAROWYCH I UŻYTKOWYCH

SmartLink C HD V2.0 jest przeznaczony do profesjonalnej diagnostyki kompatybilnych pojazdów użytkowych i ciężarowych.

W zależności od marki, modelu i wersji oprogramowania możliwe są:

• Odczyt i kasowanie kodów usterek.

• Identyfikacja sterowników.

• Odczyt parametrów rzeczywistych.

• Testy elementów wykonawczych.

• Adaptacje i kalibracje.

• Diagnostyka silnika.

• Diagnostyka układu paliwowego.

• Diagnostyka skrzyni biegów.

• Diagnostyka ABS i EBS.

• Diagnostyka zawieszenia pneumatycznego.

• Diagnostyka układów DPF, SCR i AdBlue.

• Obsługa wybranych procedur serwisowych.

8. DANE TECHNICZNE SMARTLINK C V4.0

Uwaga: W dostarczonej specyfikacji producenta występują rozbieżności dotyczące wymiarów urządzenia oraz dolnej granicy temperatury pracy. W tabeli porównawczej podano wymiary 187,6 × 32,8 × 106 mm, natomiast w osobnej sekcji specyfikacji 180 × 80 × 26,5 mm. Dokładne wartości wymagają potwierdzenia.

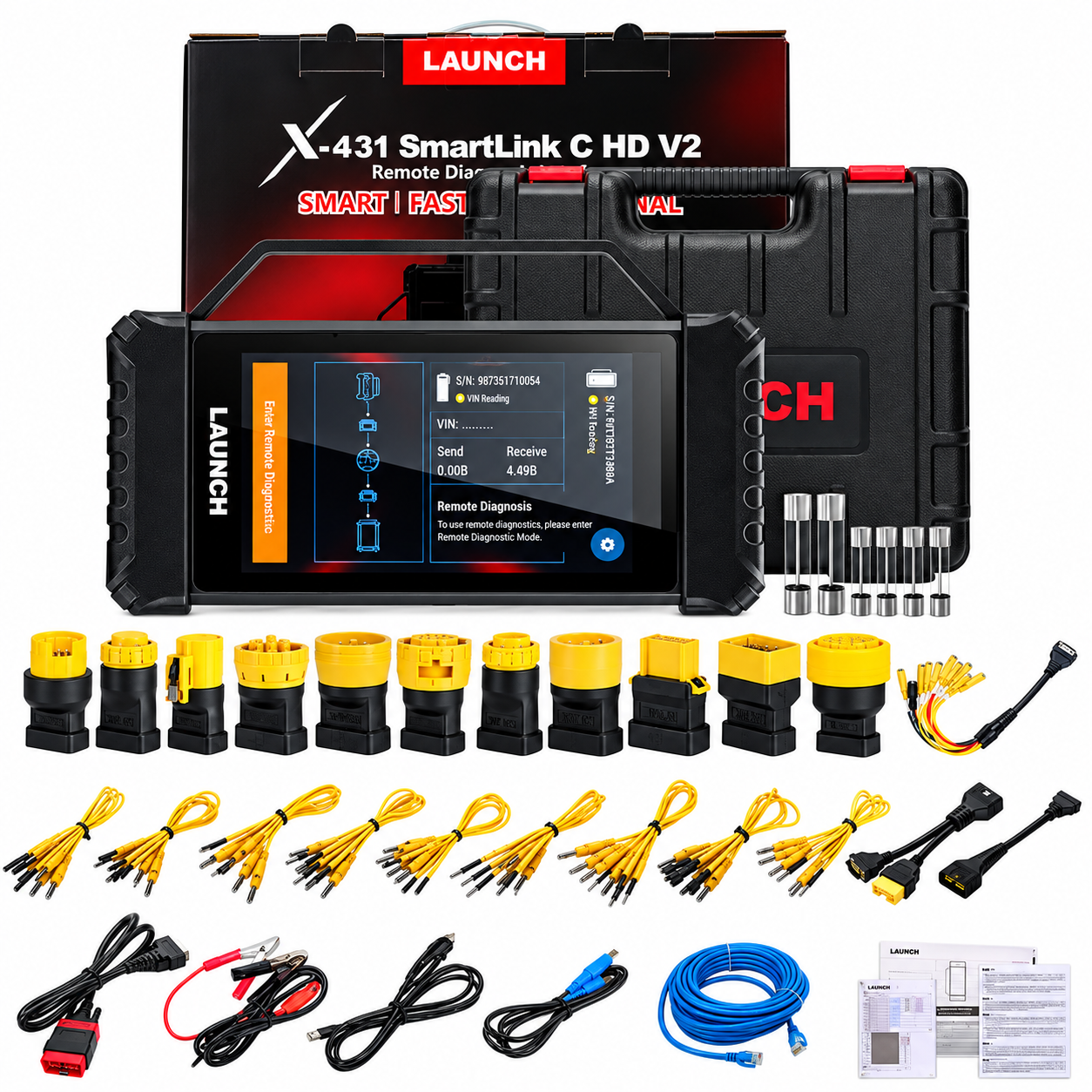

9. ZAWARTOŚĆ ZESTAWU SMARTLINK C HD V2.0

GŁÓWNE URZĄDZENIE

• 1 × LAUNCH X-431 SmartLink C V4.0.

ADAPTERY DIAGNOSTYCZNE

• 1 × JUMPER-10 – adapter diagnostyczny.

• 1 × HYUNDAI-16 (HY 16) – złącze diagnostyczne.

• 1 × OBD-9 Type II – zintegrowany adapter diagnostyczny.

• 1 × OBD-16 – zintegrowany adapter diagnostyczny.

• 1 × RENAULT-12 (RE 12) – adapter 12-pinowy.

• 1 × MAN-37 (M 37) – adapter 37-pinowy.

• 1 × MERCEDES-BENZ-14 (BZ 14) – adapter 14-pinowy.

• 1 × MAN-12 (M 12) – adapter 12-pinowy.

• 1 × IVECO-38 (IV 38) – adapter 38-pinowy.

• 1 × IVECO-30 (IV 30) – adapter 30-pinowy.

• 1 × OBD-6 – adapter diagnostyczny.

• 1 × VOLVO-8 (VO 8) – adapter 8-pinowy.

• 1 × CATERPILLAR-9 (CT 9) – adapter 9-pinowy.

• 1 × MITSUBISHI-12+16 (M/F 12+16) – adapter diagnostyczny.

PRZEWODY DIAGNOSTYCZNE I POŁĄCZENIOWE

• 1 × Przewód główny DB15M do HDB15F, zawierający zintegrowane złącze diagnostyczne HD15M do OBDII 16-pin męskie.

• 4 × Przewód przełączający sterowany elektrycznie nr 9.

• 4 × Przewód przełączający sterowany elektrycznie nr 8.

• 4 × Przewód przełączający sterowany elektrycznie nr 7.

• 4 × Przewód przełączający sterowany elektrycznie nr 6.

• 4 × Przewód przełączający sterowany elektrycznie nr 5.

• 4 × Przewód przełączający sterowany elektrycznie nr 4.

• 4 × Przewód przełączający sterowany elektrycznie nr 3.

• 4 × Przewód przełączający sterowany elektrycznie nr 2.

• 4 × Przewód przełączający sterowany elektrycznie nr 1.

• 1 × Przewód sieciowy RJ45–RJ45.

• 1 × Przewód USB typu A do typu B.

ZASILANIE I AKCESORIA

• 1 × Przewód zasilający do gniazda zapalniczki samochodowej.

• 1 × Przewód zasilający z dwoma zaciskami akumulatorowymi.

• 2 × Bezpiecznik AC 250 V / 5 A, 6 × 30 mm.

• 4 × Bezpiecznik AC 250 V / 5 A, 5 × 20 mm.

DOKUMENTACJA

• 1 × Informacje i ostrzeżenia dotyczące bezpieczeństwa GPSR.

• 1 × Uniwersalna koperta PIN.

• 1 × Skrócona instrukcja uruchomienia Quick Start.

10. DLACZEGO WARTO WYBRAĆ NOWY SMARTLINK C HD V2.0?

NOWOCZESNY PROCESOR 1,7 GHz

Większa wydajność przetwarzania danych diagnostycznych.

1 GB PAMIĘCI RAM

Czterokrotnie więcej pamięci operacyjnej niż w poprzedniej generacji.

5-CALOWY WYŚWIETLACZ DOTYKOWY

Większy ekran o wysokiej rozdzielczości 1280 × 720.

CZTEROKANAŁOWY CAN FD

Nowoczesna komunikacja z kompatybilnymi systemami elektronicznymi pojazdów.

WI-FI 6 I BLUETOOTH 5.0

Ulepszone standardy łączności bezprzewodowej.

GRAFICZNA TOPOLOGIA I LIVE DATA

Czytelniejsza prezentacja danych diagnostycznych.

AI FAULT REPAIR

Inteligentne wsparcie podczas analizy i lokalizacji usterek.

SZYBKIE SKANOWANIE WIELOKANAŁOWE

Sprawniejsza diagnostyka dzięki równoległemu przetwarzaniu zadań.

18 FUNKCJI SPECJALNYCH

Rozbudowane możliwości serwisowe dla obsługiwanych pojazdów.

KOMPAKTOWA KONSTRUKCJA

Mniejsze gabaryty i niższa masa w porównaniu z poprzednią generacją.

WAŻNE INFORMACJE

SmartLink C HD V2.0 jest profesjonalnym rozwiązaniem wielomarkowym. Dostępność poszczególnych funkcji diagnostycznych, topologii, procedur specjalnych i funkcji AI zależy od obsługiwanego pojazdu, wersji oprogramowania oraz konfiguracji testera.

Nie wszystkie funkcje są dostępne dla każdej marki, modelu lub sterownika.

Przed zakupem zalecamy potwierdzenie kompatybilności w przypadku konkretnych pojazdów i specjalistycznych procedur serwisowych.

LAUNCH X-431 SMARTLINK C HD V2.0 – NOWA GENERACJA DIAGNOSTYKI POJAZDÓW CIĘŻAROWYCH. WIĘKSZA WYDAJNOŚĆ, NOWOCZESNA KOMUNIKACJA, TOPOLOGIA, AI I ROZBUDOWANE FUNKCJE SERWISOWE.
